Схема двухтрубного отопления – залог тепла и уюта в доме

В последнее время схема двухтрубного отопления становится все более востребованной при возведении многоэтажных зданий, коттеджей и других строений. Казалось бы, первоначальные расходы на строительство существенно выше, чем создание однотрубной сети. Так почему же большинство застройщиков и хозяев частной собственности отдают предпочтение этой схеме?

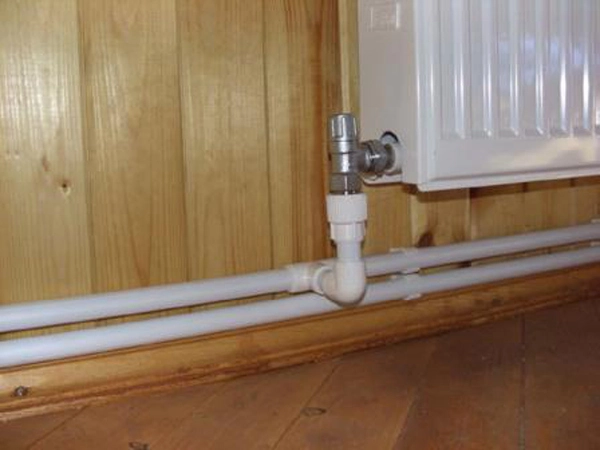

схема двухтрубного отопления фото

Как уже ясно из самого названия, схема двухтрубного отопления подразумевает наличие двух трубопроводов: один – подводит теплоноситель к точкам разбора, второй – выводит охлажденный пар или жидкость от отопительных приборов и возвращает их к котлу или другому отопительному агрегату. Данная особенность конструкции теплосети позволяет подвести к каждому отопительному прибору теплоноситель с одинаковой температурой, что дает возможность легко регулировать температурный режим системы.

К недостатку схемы двухтрубного отопления можно отнести необходимость покупки большего количества труб, чем при однотрубной. Но следует учитывать, что это понятие относительное, так как: во-первых – диаметр труб не настолько велик, чтобы разница в цене стала ощутимой, а во-вторых – оптимизация расхода тепла позволяет окупить затраты на покупку материалов за несколько отопительных сезонов.

Как правило, схема двухтрубного отопления может быть реализована практически в любых зданиях, что обеспечивается за счет различного расположения труб, которые соединяют систему в единое целое. Рассмотрим более детально особенности укладки трубопровода.

Вертикальная схема двухтрубного отопления применяется в многоэтажных зданиях и подразумевает, что в системе присутствует вертикальный стояк, от которого уже и осуществляется развод теплоносителя к радиаторам или другим тепловым приборам. Главным достоинством этой системы разводки является отсутствие воздушных пробок.

Горизонтальная схема двухтрубного отопления используется в одноэтажных зданиях или строениях с большой протяженностью. В данном случае стояки лучше всего размещать в коридорах или на лестничных клетках.

Оба способа укладки отопительных контуров обладают высокой гидравлической устойчивостью, если правильно сбалансированы вертикальные стояки или петли, которые удерживают горизонтальные трубы.



Развод труб данной системы отопления производится двумя способами.

Верхняя разводка – прокладка сети проводится в верхней части здания, что требует дополнительной установки специального бака. Расширительный бак следует размещать выше всей сети и в утепленных помещениях, что позволит избежать потерь теплоэнергии.

Нижняя разводка – подразумевает расположение труб ниже уровня пола. При проектировании данной схемы двухтрубного отопления следует учитывать, что вам необходимо будет провести три трубы: разводящую, обратку, которая располагается ниже первой, и специальная труба для отвода воздуха. Помимо этого, вам потребует заглубить котел, что позволит равномерно распределить транспортировку теплоносителя ко всем приборам.

Если вы решили, что схема двухтрубного отопления будет создана своими руками, предлагаем запомнить несколько важных моментов.



Памятка



Все расчеты, проектирование и монтаж системы отопления необходимо проводить с учетом технологических требований. Так же следует помнить:

- в схеме двухтрубного отопления труба с обраткой всегда должна располагаться ниже уровня разводящей трубы и ее уклон должен составлять не менее 0,5°;

- разводящая труба должна быть надежно утеплена, чтобы избежать потерь тепла при транспортировке теплоносителя;

- нижняя магистраль с охлажденным теплоносителем должна располагаться параллельно разводящей трубе с сохранением симметрии;

- все насосы, если таковые имеются, важные технологические узлы и радиаторы должны быть снабжены кранами;

- следует избегать строго перпендикулярных пересечений труб, что защитит трубопровод от дополнительного сопротивления и образования воздушных пробок;

- все фасонные детали должны строго соответствовать диаметрам труб.

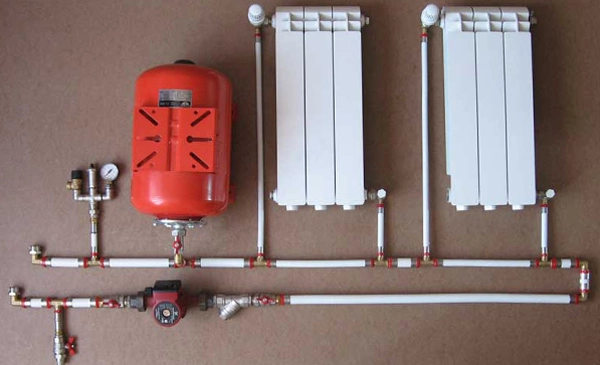

схема отопления

Конечно же, схема двухтрубного отопления и ее проектирование не такое уж и простое занятие и имеет множество нюансов, но при наличии квалифицированных помощников, которые помогут создать проект, строительство отопительного контура своими руками будет вполне легким и даже увлекательным делом.
